壓鑄表面流體間隙產生原因及解決方案缺陷：流體間隙產生原因： 金屬液流動過慢、溫度過低或者流動模式不當，在凝固的金屬液流之間產生間隙（孔洞）。改善措施：1、流體間隙是一種金屬液流動產生的缺陷，所以前面提到 ...
|
壓鑄表面流體間隙產生原因及解決方案 缺陷：流體間隙 產生原因： 金屬液流動過慢、溫度過低或者流動模式不當，在凝固的金屬液流之間產生間隙（孔洞）。 改善措施： 1、流體間隙是一種金屬液流動產生的缺陷，所以前面提到的解決表面缺陷的改善措施也適用于改善流體間隙缺陷。 2．金屬液流之間的間隙可能出現在鑄件的表面（空穴），也可能存在于鑄件的內部（孔洞）: * 目前該種缺陷最大的影響因素是充型時間－通過計算和測量確定充型足夠快－如果不確定，盡可能的降低充型時間。 3．穩定熔爐操作（降低爐溫的波動，最大波動應小于±1O°F（約為5.6℃)), 采用修正后的金屬液溫度： * 內澆口處的金屬液溫度是很重要的，在鋁合金中，由于鑄勺和壓射套筒內的熱量損失，為了保障內澆口處的金屬液溫度，需要提高過熱度。 4．穩定模具溫度，采用較高的模具溫度（>400°F)(400°F約為204.4℃）。 5．檢查并修正金屬液壓力： * 考察金屬液的靜壓力，對于鋅合金，壓力值應當高于2000psi（約13.79MPa)，對于鋁合金和鎂合金，應當高于3000psi（約20.685MPa）。 * 檢查增壓操作 * 保持工藝穩定（最為重要） * 增壓足夠快（測量和評估增壓時間，最佳增壓時間是隨鑄件的形狀不同而變化的） * 壓力設置要足夠高（最終壓力＞6000psi（約41.37MPa）比較正常，最好>9000psi（約62MPa))

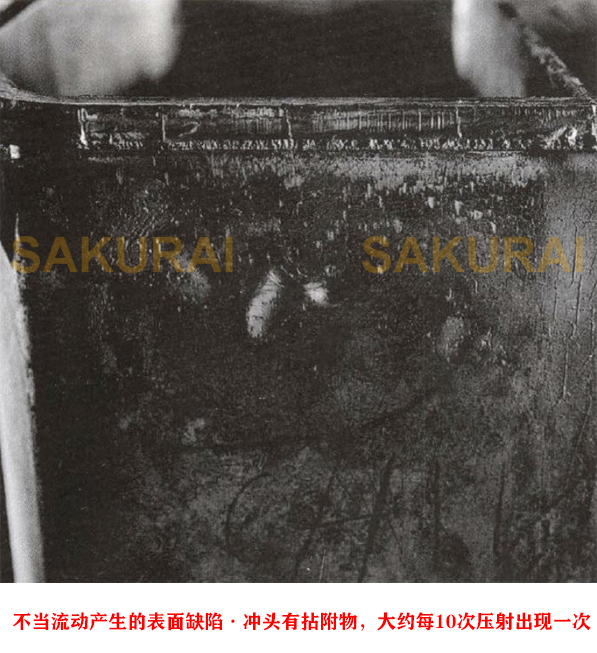

不當流動產生的表面缺陷·沖頭有拈附物，大約每10次壓射出現一次。 東莞市美雅化工有限公司20多年專注高端脫模劑研發和生產、輔料供應，助您買到環保好用的脫模劑產品。 全國脫模劑咨詢熱線：0769-22623512 更多脫模劑資訊請瀏覽官網：http://www.mshbd.cn 櫻井脫模劑（一個集復合材料、壓鑄、聚氨酯、金屬、橡膠、EVA、PU等行業領域于一體的綜合性專業采購脫模劑平臺） |
Powered by Discuz! X3.5 Licensed© 2000-2023 www.mshbd.cn( 粵ICP備20007749號-1 )
請發表評論
